Mașini de tăiat FIBER Disponibil cu sfaturi
FIBER 1500 W / 1300 X 900 MM

Format compact de producție cu control complet CypCut

Sursa MAX, controlul CypCut sau NexCut și mecanica adaptată formează un post complet pentru producție repetabilă și debitare la comandă.

Sursă MAX

Putere optică stabilă, adaptată configurației mașinii.

Controlul procesului

Pregătirea geometriei, parametrilor și ordinii de tăiere.

Acționare industrială

Ghidarea precisă a capului și poziționare repetabilă.

Post complet

Răcire, extracție și accesorii de pornire într-o configurație adaptată.

CNCWorld Video

Mașină FIBER în timpul debitării metalului

Urmăriți dispozitivul în timp ce lucrați, consultați cele mai importante funcții și exemple de efecte de procesare a materialelor.

Oferta completă

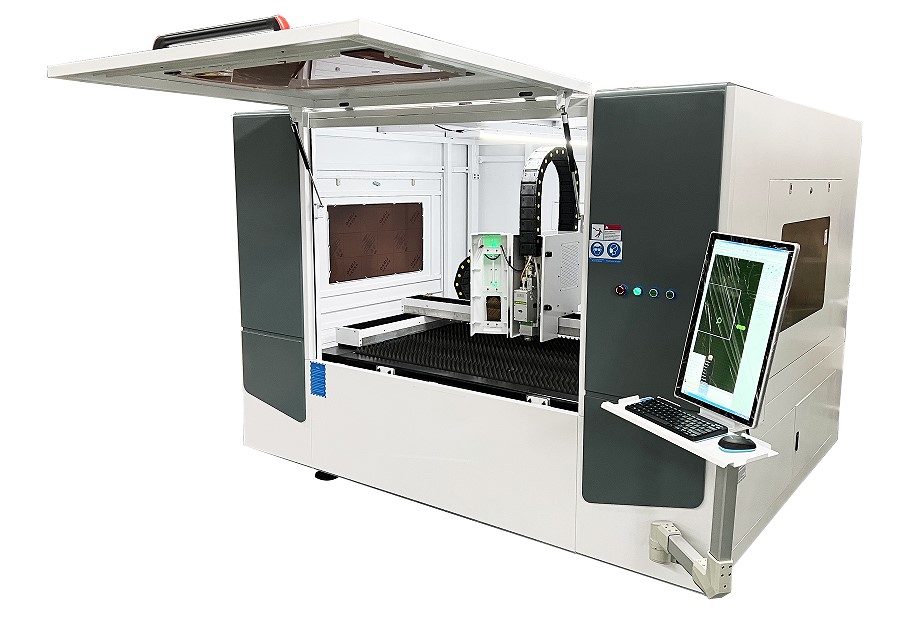

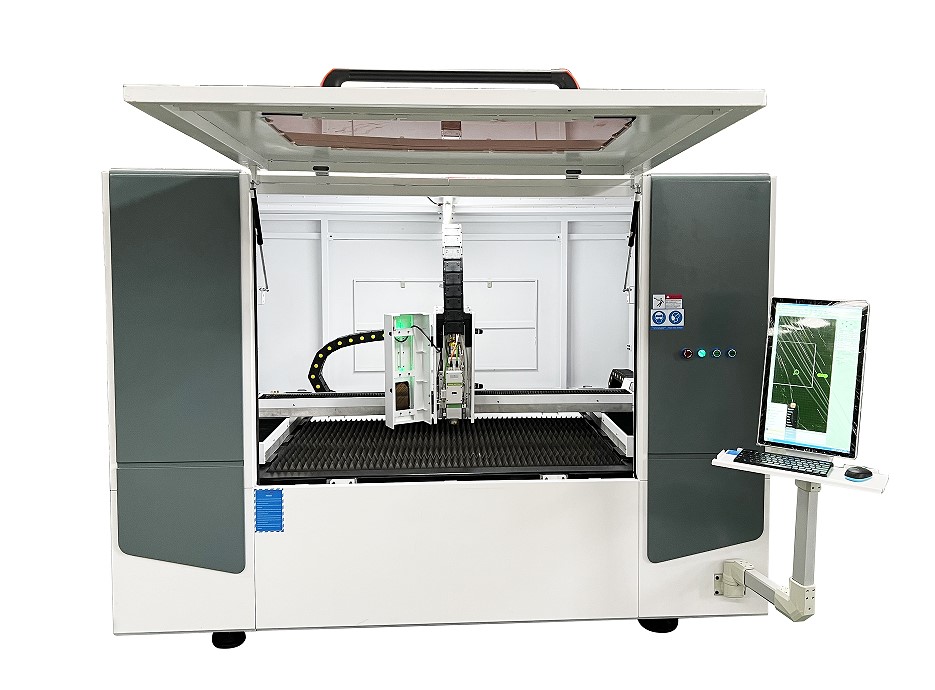

Mașina FIBER 1500 W UG-1390FL — configurație verificată pentru serii scurte

Suprafața de 1300 x 900 mm combină amprenta compactă cu spațiul necesar pentru piese, panouri, prototipuri și serii de repere.

Putere adaptată debitării zilnice a metalelor uzuale

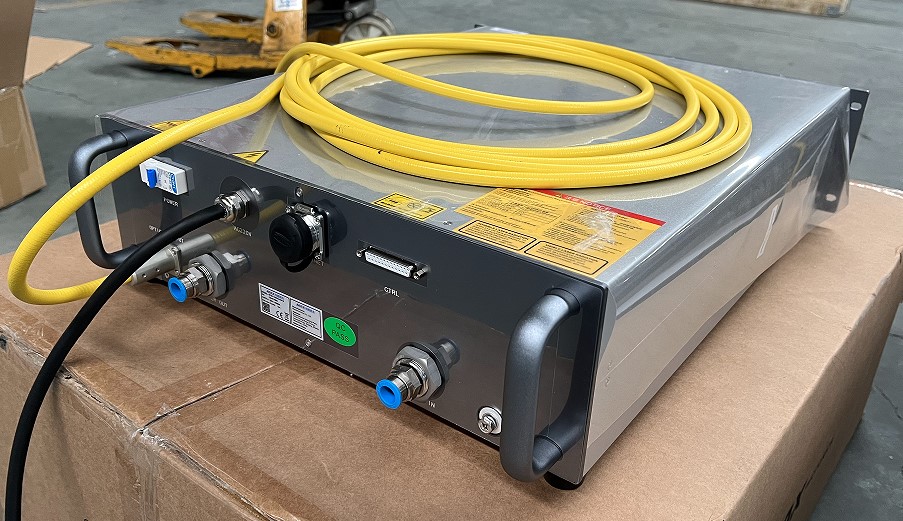

Sursă MAX 1500 W

Putere adaptată debitării zilnice a metalelor uzuale

MAX MFSC-1500C oferă un fascicul stabil pentru piese din oțel, inox și metale neferoase.

  • Putere nominală 1500 W
  • Lungime de undă 1060–1080 nm
  • Răcire cu apă
  • Sursă pentru producție
BMH110 menține focalizarea la schimbarea grosimii materialului

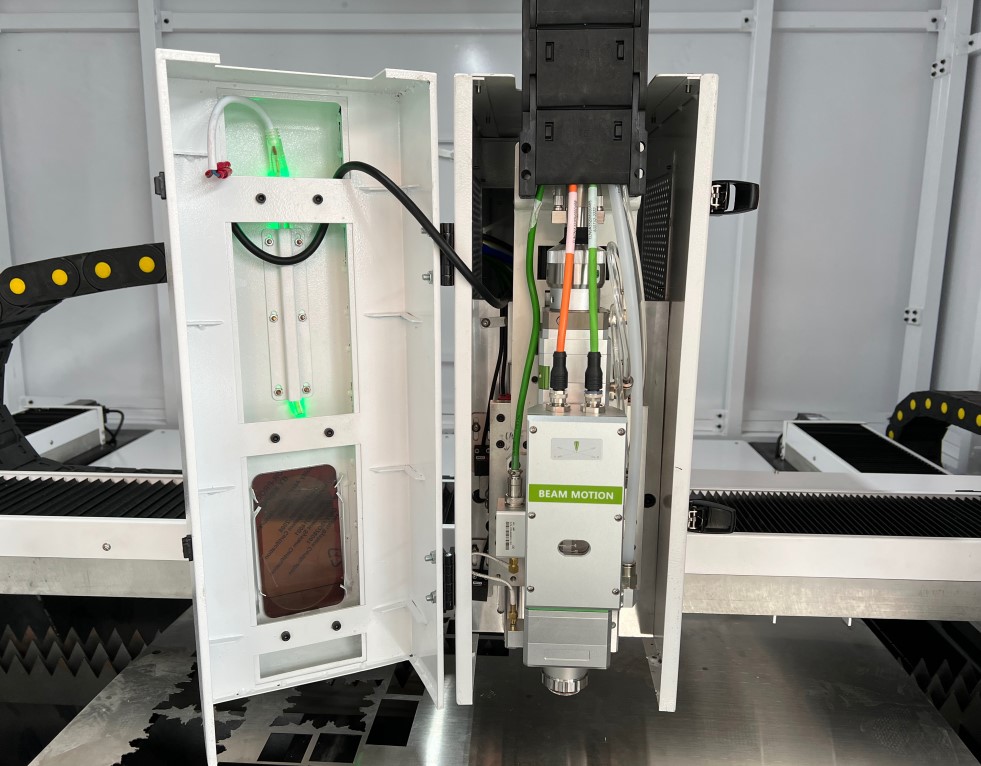

Focalizare automată RayTools

BMH110 menține focalizarea la schimbarea grosimii materialului

Reglarea automată pe axa Z reduce setările manuale și ajută la menținerea calității muchiei între lucrări.

  • Cap BMH110
  • Focalizare automată
  • Protecția opticii
  • Schimbare mai rapidă a materialului

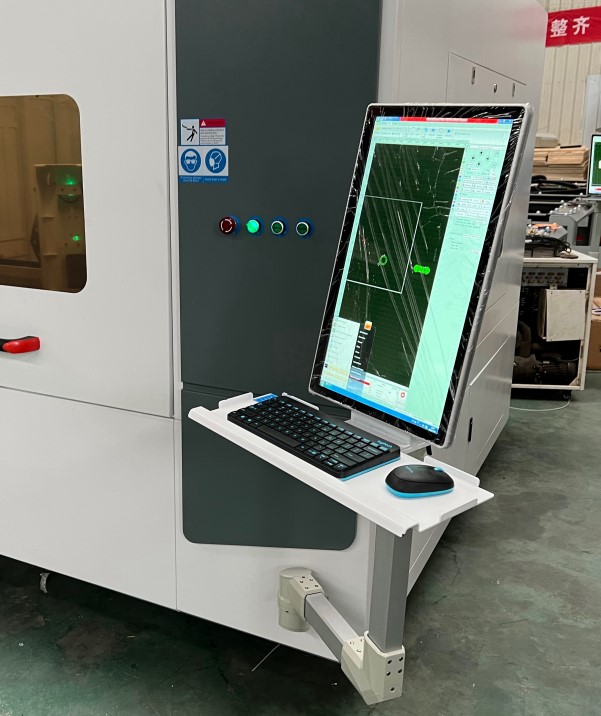

De la fișierul DXF la traseul de tăiere
CypCut2000s

De la fișierul DXF la traseul de tăiere

FSCUT 2000 permite importul geometriei, așezarea reperelor, configurarea intrărilor și controlul lucrării.

  • Control FSCUT 2000
  • Software CypCut2000s
  • DXF / CAD
  • Bibliotecă de parametri

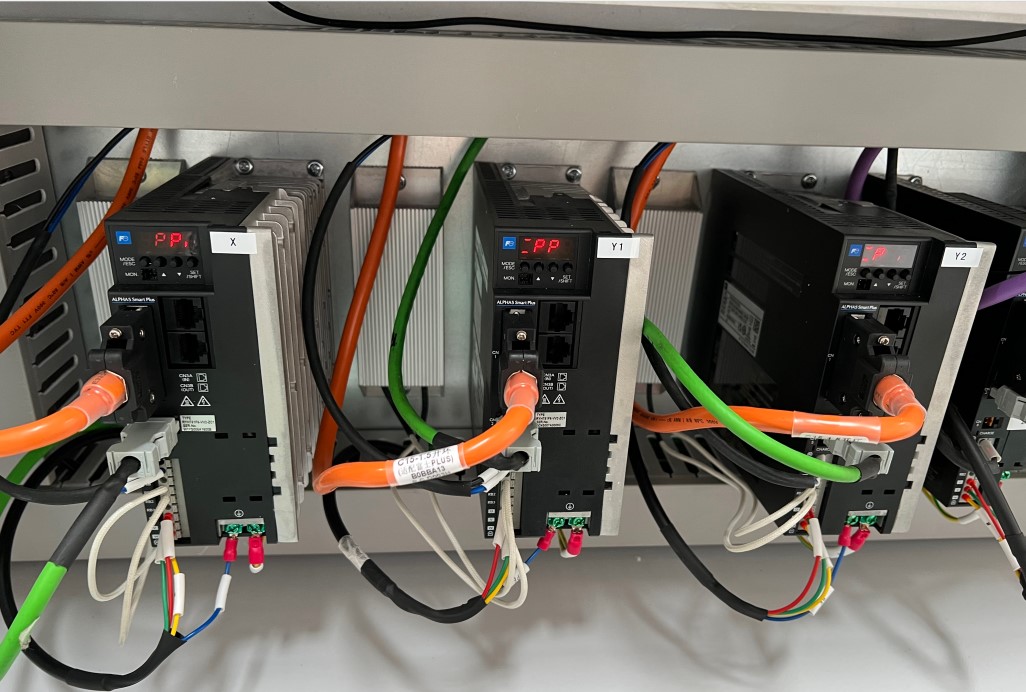

Mișcare lină a axelor cu reductoare SHIMPO

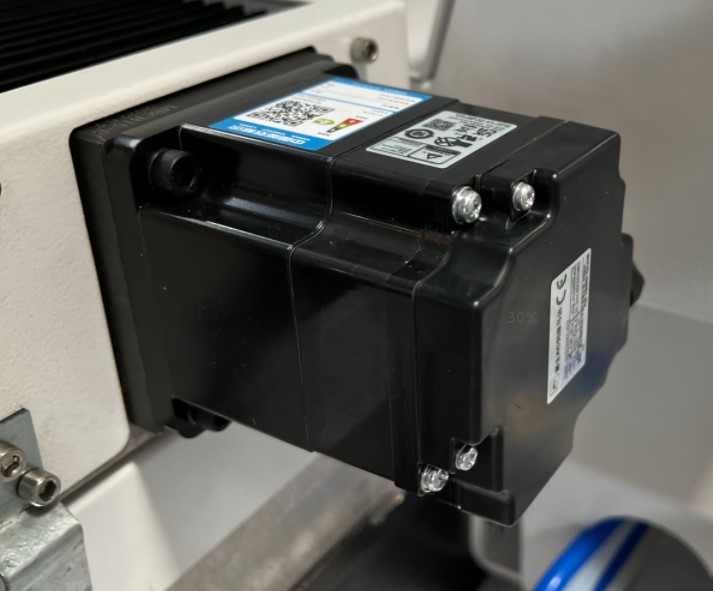

Servomotoare Fuji

Mișcare lină a axelor cu reductoare SHIMPO

Acționările de 750 W pe X/Y și 400 W pe Z răspund rapid și păstrează repetabilitatea în producția de serie.

  • Fuji 750 W X/Y
  • Fuji 400 W Z
  • SHIMPO
  • Până la 100 m/min
Ghidare stabilă pe întreaga suprafață de 1300 x 900 mm
Mecanică Hiwin și YYC

Ghidare stabilă pe întreaga suprafață de 1300 x 900 mm

Ghidajele Hiwin HGR20C, cremalierele elicoidale YYC și șurubul cu bile TBI pe Z formează un traseu precis.

  • Hiwin HGR20C
  • Cremaliere elicoidale YYC
  • Șurub TBI pe axa Z
  • Poziționare 0,03 mm/m

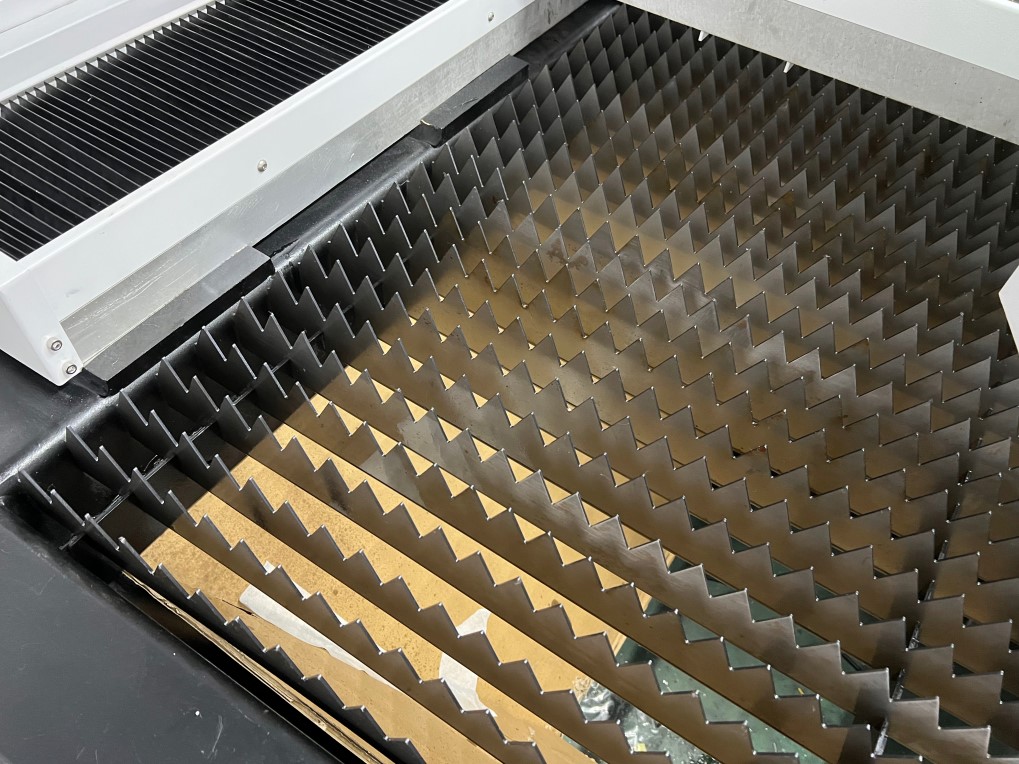

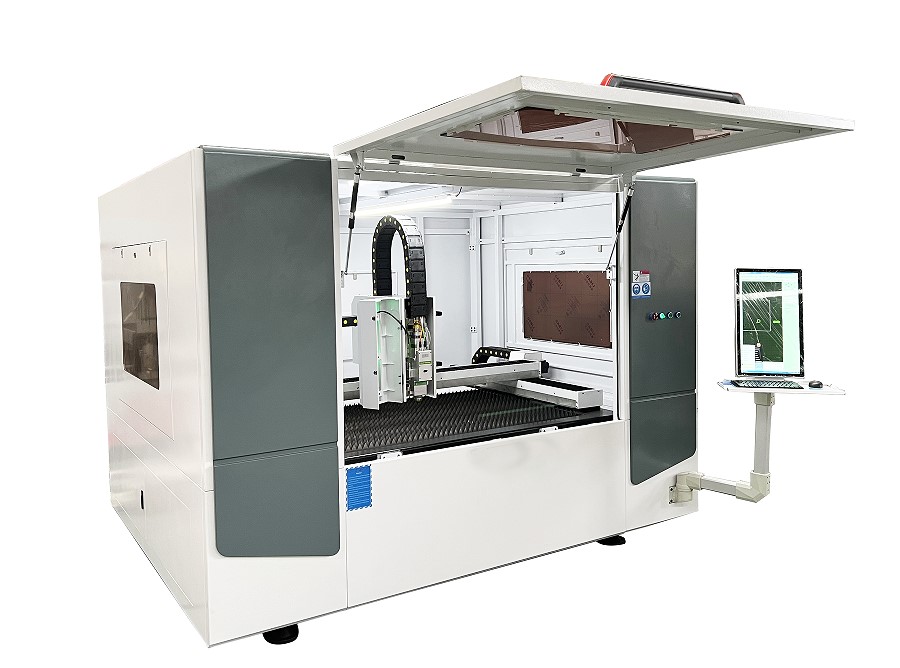

Masă compactă pentru prototipuri, panouri și piese
Format UG-1390FL

Masă compactă pentru prototipuri, panouri și piese

Suprafața de 1300 x 900 mm simplifică lucrul cu foi mai mici, reduce spațiul ocupat și permite schimbarea rapidă a comenzilor.

  • Suprafață 1300 x 900 mm
  • Cursă Z 150 mm
  • Masă aproximativ 1600 kg
  • Lubrifiere automată
Parametri adaptați tipului de metal
Gaze de proces

Parametri adaptați tipului de metal

Alegerea oxigenului, azotului sau aerului comprimat depinde de material, grosime și aspectul dorit al muchiei.

  • Oțel carbon
  • Oțel inoxidabil
  • Aluminiu și tablă zincată
  • Cupru și alamă
Răcire, extracție și elemente de pornire adaptate mașinii
Post pregătit de lucru

Răcire, extracție și elemente de pornire adaptate mașinii

Configurația este completată de răcire, evacuarea impurităților și consumabilele necesare primei porniri.

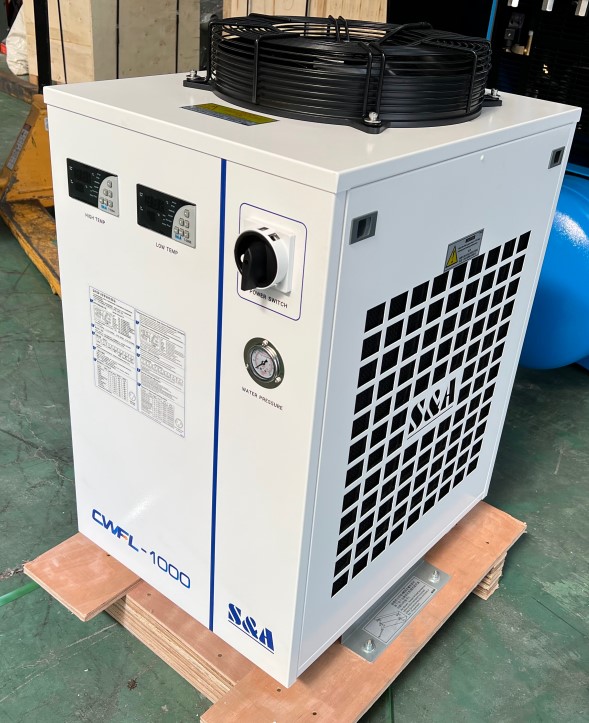

  • Chiller pentru sursă

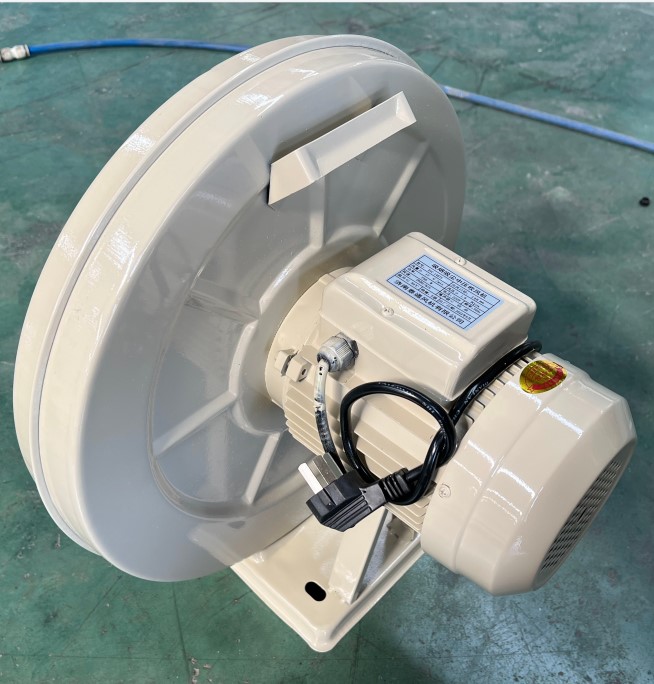

  • Sistem de extracție
  • Duze și lentile de protecție
  • Asistență la pornire
Sprijin după achiziție

Mașină, comisionare și asistență tehnică într-un singur loc

  • Instalarea și punerea în funcțiune a dispozitivului
  • Suport software și primii parametri
  • Service și piese consumabile
Ce obţii?

Conţinutul ambalajului

Mașină FIBER 1500 W UG-1390FL
Sursă MAX MFSC-1500C
Cap RayTools BMH110 cu focalizare automată
Control FSCUT 2000 cu CypCut2000s
Chiller adaptat sursei
Sistem de extracție
Set de duze, lentile de protecție și unelte
Manual și asistență la punerea în funcțiune
Specificații

Specificații tehnice ale modelului

Un set de parametri tehnici ai configurației oferite. Valorile de lucru pot depinde de materialele, setările de proces și condițiile de lucru.

Model
UG-1390FL
Dimensiune efectivă de tăiere
1300 × 900 mm
Cursă utilă axa X
1300 mm
Cursă utilă axa Y
900 mm
Cursă utilă axa Z
150 mm
Dimensiunile și greutatea mașinii
258 × 218 × 200 cm (L × l × H), 1600 kg
Tip laser
Laser cu fibră optică FIBER
Lungimea de undă a laserului
1060–1080 nm
Cap de tăiere
Cap cu focalizare automată RAYTools BMH110
Putere nominală de ieșire
1500 W (sursă MAX MFSC-1500C)
Sistem de tăiere cu laser
FSCUT 2000 (software CypCut2000s)
Sistem de acționare
Servomotoare Fuji: 750 W pentru axele X/Y și 400 W pentru axa Z
Reductor
SHIMPO, Japonia
Ghidaj liniar
Ghidaj liniar pătrat Hiwin HGR20C, Taiwan
Sistem de transmisie
Cremalieră elicoidală YYC, Taiwan
Transmisia axei Z
Șurub cu bile TBI
Supapă proporțională
SMC, Japonia
Precizie de poziționare
0,03 mm/m
Precizie de repoziționare
±0,02 mm/m
Viteză maximă de deplasare
100 m/min
Alimentare
AC 220 V, 50/60 Hz, monofazat sau AC 380 V, 50/60 Hz, trifazat
Puterea dispozitivului
13 kW
Formate grafice acceptate
CAD, DXF și altele

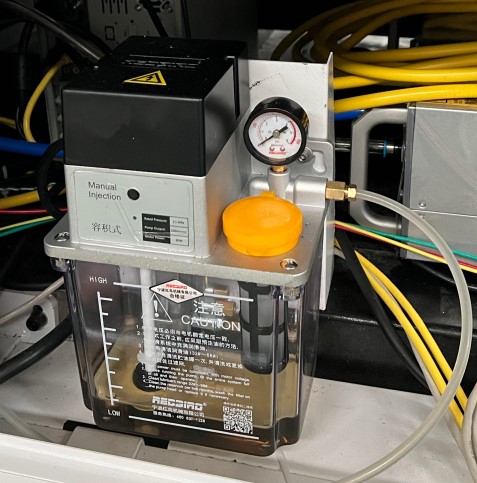

Sistem de lubrifiere
Automat
Mediu de lucru
Temperatură 0–40 °C, umiditate ≤80%, fără condens
Certificat
CE
Întrebări frecvente

Cele mai frecvente întrebări înainte de a alege aparatul

Mă ajuţi să aleg configuraţia?

Da. Selectarea depinde de materialul, viteza preconizată, locul de muncă, repetabilitatea și accesoriile necesare pentru un anumit proces.

Produsul este potrivit pentru activitatea companiei?

Da, dar configuraţia merită să se potrivească ordinelor. Pregătim un set pentru atelier, producție, marcare, curățare sau tăiere.

Ce include sprijinul după achiziție?

Oferim ajutor pentru punerea în funcțiune, parametrii inițiali, exploatare, piese și organizarea postului de lucru.
